一、什么是Z型钢板桩？
Z型钢板桩是一种冷弯或热轧成型的薄壁型钢材，其截面呈“Z”字形，两侧带有锁口，可相互扣接形成连续、不透水的挡土或挡水墙。凭借惯性矩大、截面模量高、止水性能好等特点，它被广泛应用于基坑支护、河道护岸、码头建设、防洪围堰等工程中。
与U型钢板桩相比，Z型桩的翼缘平行于墙面，受力更合理，能够在相同用钢量下提供更大的抗弯能力，因此成为许多深基坑和水利项目的首选。
二、一幅典型的Z型钢板桩施工图片，你能看到什么？

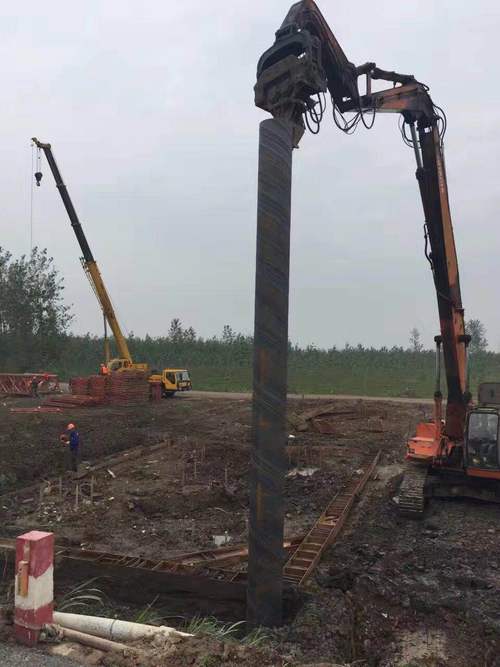

翻开任何一本钢板桩施工图集，都可以找到若干张Z型钢板桩施工图片。一张标准的施工照片通常包含以下元素：
- 沉桩机械：多为振动锤或液压静力压桩机，悬挂在履带吊上，正将一根Z型桩逐段压入土中。
- 已施打的桩墙：可以看到一排连续咬合的Z型钢板桩，锁口紧密相连，形成一道平整的墙面。
- 导向架：在桩顶附近设置的型钢框架，用于控制桩的垂直度和轴线位置。
- 测量标志：图片一侧常见全站仪或水准仪，施工人员正在监控桩的垂直度与标高。
- 现场环境：可能有挖掘机平整场地，周边有堆放的Z型钢板桩和吊装用的索具。
这些图片不仅记录了施工瞬间，也为工艺交底和质量检查提供了直观依据。
三、Z型钢板桩施工工艺流程
结合多张Z型钢板桩施工图片，可出以下主要步骤：
- 施工准备
- 平整场地，修筑临时道路，确保机械行走和吊装安全。
- 根据设计图纸放线定位，设置导向围檩。
- 首桩沉设
- 首根桩是整面桩墙的基准，必須严格控制其垂直度与平面位置。
- 通常采用振动锤轻击慢压，随打随测，及时纠偏。
- 逐根施打与锁口咬合
- 后续每根桩的锁口要对准前一根桩的锁口，自然扣合后再施加锤击力。
- 为防止扭转，常采用屏风式打法：先将若干根桩插入土中一定深度，再分阶段依次振沉。
- 合龙与封口
- 当桩墙接近闭合时，需要测量合龙口宽度，必要时调整桩的倾斜角度或采用异型桩（如转角桩），实现严密合龙。
- 合龙后及时检查锁口咬合情况，对漏水点做好标记待处理。
- 桩顶处理与围檩安装
- 按设计标高割除桩顶多余部分，焊接桩顶加强板或围檩。
- 安装内支撑或锚杆系统，形成完整的支护体系。
四、施工图片背后的质量控制要点
浏览Z型钢板桩施工图片时，除了看热闹，更应关注若干个质量细节：
- 垂直度：从图片中可见，良好的施工桩墙整齐划一。如果某处桩身明显倾斜，往往意味着遇到孤石或锁口阻力，需要拔出重打或采用跳打工艺。
- 锁口咬合：锁口内应涂抹黄油或专用润滑剂，减小摩擦，这也是施工图片中常能捕捉到的准备工作。
- 桩顶标高：整体桩顶应大致齐平，如有偏差应及时锯切调整，避免影响围檩安装。
- 止水效果：图片可能无法显示漏水情况，但对于水工钢板桩， afterwards 需进行抽水试验观察锁口渗漏，必要时进行堵漏处理。
五、
Z型钢板桩施工图片不仅是工程档案的一部分，更是技术和经验分享的有效载体。通过分析这些影像，我们可以直观地掌握Z型钢板桩的施工工艺、设备配置和质量控制要点。在实际工程中，只有规范施工、精细管理，才能让一排排Z型钢板桩在基坑中稳固地立于地下，并发挥出应有的挡土止水功能。
